半导体产业链是一条高度全球化、分工精细的庞大链条，从设计工具、IP、芯片设计，到晶圆制造、封装测试，再到终端应用，环环相扣。其中，封装服务是芯片从“裸片”走向“成品”的关键环节。它不仅要保护脆弱的芯片免受物理损伤和环境侵蚀，还要实现芯片与外部电路的电信号连接、散热管理以及尺寸适配。可以说，没有先进的封装，就没有今天智能手机、人工智能、汽车电子等领域的繁荣。

一、封装服务在产业链中的位置

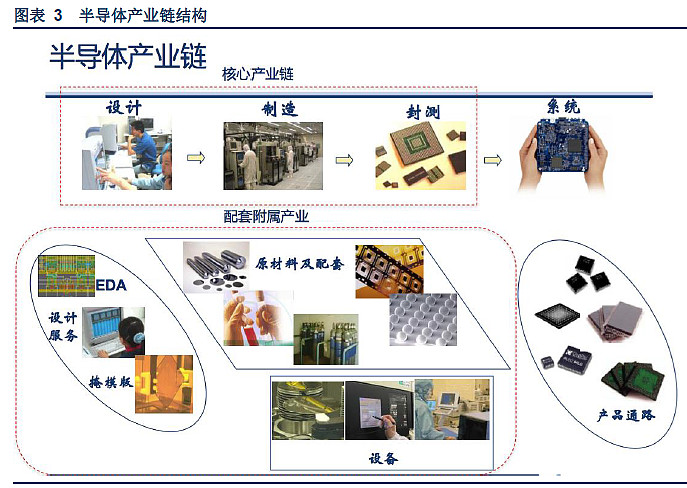

半导体产业链通常分为三大板块：设计、制造、封测。封装服务位于制造之后、系统集成之前，属于后道工序。具体流程包括：晶圆减薄、划片、贴片、引线键合或倒装焊、塑封、植球、切筋成型、测试等。封装完成后，芯片才能被贴装到PCB板上，进入整机装配。因此，封装服务既是芯片的“保护壳”，也是芯片与外界通信的“桥梁”。

从商业模式看，封装服务主要有三种形态：一是IDM（集成设备制造商）内部封装厂，如英特尔、三星、德州仪器；二是代工厂（Foundry）延伸封装，如台积电的CoWoS、InFO；三是专业封装测试代工（OSAT），如日月光、安靠、长电科技、通富微电、华天科技。其中，OSAT是独立封装服务的主力，占据了全球封装市场的大部分份额。

二、封装服务的技术演进

封装技术经历了从传统到先进、从单一到多元的演进。按互连方式，可分为引线键合、载带自动焊、倒装焊、硅通孔等。按封装形式，可分为DIP、QFP、BGA、CSP、WLCSP、SiP、2.5D/3D、Chiplet等。

1. 传统封装
以引线键合为核心，将芯片焊盘与引线框架或基板连接，再用塑封料包封。优点是成本低、工艺成熟，适用于电源管理、模拟芯片、MCU等。缺点是引脚密度有限、寄生参数大、散热一般。代表形式有DIP、SOP、QFP、QFN等。

2. 先进封装
当摩尔定律逼近物理极限，先进封装成为延续性能提升的重要路径。它通过缩短互连长度、增加互连密度、异质集成等方式，实现更高带宽、更低功耗、更小尺寸。典型代表包括：

• 倒装焊：芯片面朝下，通过凸点直接与基板连接，缩短信号路径，改善电性能。
• 晶圆级封装：在晶圆上完成封装和测试，再切割成单颗芯片，尺寸接近裸片，适合移动设备。
• 系统级封装：将多个不同工艺、不同功能的芯片（如处理器、内存、射频、传感器）集成在一个封装内，形成子系统。
• 2.5D封装：通过硅中介层或有机中介层，将多个芯片并排放置，实现高密度互连。台积电CoWoS是典型代表，广泛用于GPU、AI加速器。
• 3D封装：将芯片垂直堆叠，通过硅通孔（TSV）连接，进一步缩短互连、提升带宽。HBM内存就是3D堆叠的典范。
• Chiplet：将大芯片拆分为多个小芯片（芯粒），分别制造后再通过先进封装集成。这种方式提高良率、降低成本、加快迭代，已成为高性能计算的主流方向。

3. 封装与测试的融合
封装服务通常与测试紧密相连。测试包括晶圆测试（CP）和成品测试（FT），用于筛选不良品、验证功能与性能。随着先进封装复杂度提升，测试环节也前移或中移，出现已知良好芯片（KGD）、系统级测试（SLT）等新需求。

三、全球封装服务市场格局

全球封装测试市场长期保持稳定增长。根据多家市场研究机构数据，2024年全球封测市场规模约为900亿美元，预计到2030年将突破1300亿美元，年复合增长率约6%—8%。其中先进封装增速更快，年复合增长率可达10%以上。

从地区分布看，中国台湾地区、中国大陆、美国、韩国、日本、东南亚是主要封测基地。中国台湾地区拥有日月光、力成、京元电等龙头；中国大陆有长电科技、通富微电、华天科技、智路封测等，近年来通过并购和自主研发，技术能力快速提升；美国有安靠、英特尔、美光等；韩国有三星、SK海力士；日本有索尼、瑞萨；东南亚则有马来西亚、新加坡、菲律宾等封测重镇。

从竞争格局看，日月光在全球OSAT中稳居第一，安靠、长电科技、力成、通富微电、华天科技等位列前列。先进封装领域，台积电凭借CoWoS、InFO等独占鳌头，英特尔、三星也在积极布局。整体呈现“OSAT+Foundry+IDM”三足鼎立的态势。

四、封装服务的核心价值

1. 电气性能：封装决定信号完整性、电源完整性、时钟同步等。先进封装缩短互连，降低寄生电容电感，提升频率和带宽。
2. 散热管理：高性能芯片功耗大，封装需提供低热阻路径。均热片、导热硅脂、金属盖、液冷等方案不断演进。
3. 机械支撑与保护：封装保护芯片免受湿气、尘埃、震动、冲击。同时提供机械强度，便于组装。
4. 尺寸与集成度：移动设备要求轻薄短小，封装向晶圆级、系统级发展，将多颗芯片、无源器件、天线等集成在一起。
5. 成本与良率：先进封装可提升良率、降低系统成本。Chiplet将大芯片拆分，避免“一颗坏、全片废”。

五、封装服务面临的挑战

1. 技术挑战：随着互连密度增加，TSV、微凸点、混合键合等工艺难度陡增。热管理、应力控制、可靠性验证都面临新问题。
2. 成本挑战：先进封装设备昂贵，研发投入大，中小厂商难以承受。
3. 供应链挑战：封装材料、设备、基板等上游环节集中度高，易受地缘政治和突发事件影响。
4. 人才挑战：先进封装涉及材料、机械、电子、物理、化学等多学科，高端人才稀缺。
5. 标准与生态：Chiplet需要统一的互连标准（如UCIe），目前仍在完善中。

六、封装服务的未来趋势

1. 异质集成：将不同材料、不同工艺、不同功能的芯片集成在一个封装内，实现“超异构”。
2. 光电共封装：将光引擎与交换芯片封装在一起，降低功耗、提升带宽，适用于AI集群和数据中心。
3. 3D堆叠与混合键合：混合键合可实现铜-铜直接连接，间距更小、性能更高，是3D封装的重要方向。
4. 面板级封装：从晶圆级走向面板级，提升面积利用率、降低单位成本，适合大尺寸芯片。
5. 绿色封装：无铅、无卤、低功耗、可回收成为行业共识。
6. 智能化制造：AI、大数据、数字孪生用于封装工艺优化、良率提升、设备维护。

七、中国封装服务的发展

中国大陆封装测试产业起步较早，经过多年发展，已形成较为完整的产业链。长电科技、通富微电、华天科技位列全球OSAT前十，技术水平逐步接近国际先进。在先进封装方面，中国大陆企业积极布局Bumping、WLCSP、SiP、FC、2.5D/3D等，部分领域已实现量产。国内设备、材料、基板等配套能力也在提升。

在高端先进封装领域，中国大陆与国际领先水平仍有差距，尤其在设备、材料、EDA工具、IP等方面存在短板。未来需要加强产学研合作、加大研发投入、培养高端人才、完善产业生态。

八、

封装服务是半导体产业链中不可或缺的一环，也是后摩尔时代技术创新的主战场之一。从传统引线键合到先进异构集成，封装技术正在重新定义芯片的性能边界。随着AI、5G/6G、汽车电子、物联网等应用的爆发，封装服务将迎来更大的市场空间和更严峻的技术挑战。谁能在先进封装领域占据先机，谁就能在下一轮半导体竞争中掌握主动权。对于投资者、从业者和政策制定者而言，理解封装服务的全景，是把握半导体产业未来的关键一步。
